PVP柱塞泵采用的是斜盤直軸結構

        PVP柱塞泵是一種大流量、高性能的變量直軸式柱塞泵。在汽輪機DEH控制系統中，它作為高壓供油裝置中的主要動力元件，可為系統提供穩定、充足的液壓動力油。

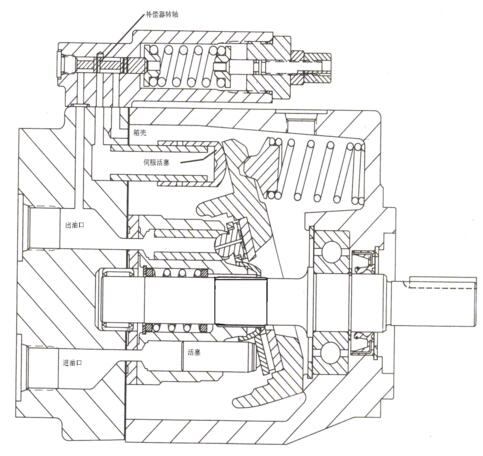

        泵中的缸體由驅動軸通過電機驅動，裝在缸體孔中的柱塞連著柱塞滑靴和滑靴壓板，所以滑靴頂在斜盤上。當缸體轉動時，柱塞滑靴沿斜盤滑動，使柱塞沿平行于缸體的旋轉軸線作往復運動。配流盤上的油口布置成當柱塞被拉出時掠過進口，當柱塞被推入時掠過出口。泵的排量取決于柱塞的尺寸、數量及行程。而柱塞行程則取決于斜盤傾角。改變斜盤傾角可加大或減小柱塞行程。斜盤傾角可用下述任何一種方法調整，如手動控制、伺服控制、壓力補償控制及負載傳感加限壓器控制等。圖1所示即為壓力補償器控制的泵。
