軸向柱塞泵的工作原理

軸向柱塞泵的工作原理:

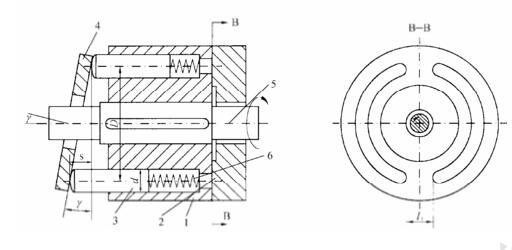

          軸向柱塞泵是將多個柱塞配置在一個共同缸體的圓周上,并使柱塞中心線和缸體中心線平行的一種泵。軸向柱塞泵有兩種形式,直軸式(斜盤式)和斜軸式(擺缸式),如圖所示為直軸式軸向柱塞泵的工作原理,這種泵主體由缸體1、配油盤2、柱塞3和斜盤4組成。柱塞沿圓周均勻分布在缸體內。斜盤軸線與缸體軸線傾斜一角度,柱塞靠機械裝置或在低壓油作用下壓緊在斜盤上(圖中為彈簧),配油盤2和斜盤4固定不轉,當原動機通過傳動軸使缸體轉動時,由于斜盤的作用,迫使柱塞在缸體內作往復運動,并通過配油盤的配油窗口進行吸油和壓油?；剞D方向,當缸體轉角在π～2π范圍內,柱塞向外伸出,柱塞底部缸孔的密封工作容積增大,通過配油盤的吸油窗口吸油;在0～π范圍內,柱塞被斜盤推入缸體,使缸孔容積減小,通過配油盤的壓油窗口壓油。缸體每轉一周,每個柱塞各完成吸、壓油一次,如改變斜盤傾角?,就能改變柱塞行程的長度,即改變液壓泵的排量,改變斜盤傾角方向,就能改變吸油和壓油的方向,即成為雙向變量泵。

軸向柱塞泵的工作原理
軸向柱塞泵是一種常用的液壓動力元件，其工作原理主要依賴于柱塞在軸向上的運動來產生壓力，從而實現液體的輸送和能量的轉換。這種泵廣泛應用于各種需要高精度壓力控制和流量調節的場合，如液壓機床、冶金機械、船舶、起重機械以及農業、建筑等領域。
一、軸向柱塞泵的基本結構
軸向柱塞泵主要由缸體、配油盤、柱塞和斜盤等主要零件組成。缸體內有多個軸向排列的柱塞，即柱塞的中心線平行于傳動軸的軸線。這些柱塞在泵缸內不僅做往復運動，還與斜盤和泵缸一起有旋轉運動。斜盤的軸線與缸體軸線之間有一定的傾斜角度，這個角度決定了柱塞在泵缸內的行程長度，從而決定了泵的流量。
二、工作原理
軸向柱塞泵的工作過程可以分為吸油、壓油和排油三個階段。
吸油過程
在吸油階段，泵體進口處的進口閥打開，出口閥關閉。電動機帶動傳動軸旋轉，使泵缸與柱塞一同旋轉。由于斜盤與缸體之間的傾斜角度，柱塞在旋轉過程中會不斷改變其在泵缸內的位置。當柱塞從某一位置（如0°）旋轉到另一位置（如180°）時，柱塞缸容積逐漸增大，形成負壓。此時，液體通過進口閥進入泵體內部，經過泵體內部的油道，進入缸體內部。
壓油過程
當柱塞繼續旋轉，從180°轉到360°時，柱塞缸容積逐漸減小。此時，進口閥關閉，出口閥打開。柱塞開始向下運動，將液體擠壓到缸體頂部。當柱塞運動到一定位置時，柱塞孔與缸體之間的油道被封閉，液體開始被壓縮，壓力隨之增加。此時，壓力調節器開始發揮作用，通過調節泵的出口壓力來控制液體的流量和壓力，確保系統穩定運行。
排油過程
當柱塞運動到底部時，缸體頂部的壓力調節器開始工作，使液體從出口閥流出。同時，進口閥關閉，液體不再進入泵體內部。此時，柱塞開始向上運動，液體被擠壓到缸體底部，完成一次循環。隨著傳動軸的持續旋轉，泵不斷重復這一吸油、壓油和排油的過程，從而實現連續供油。
三、類型與特點
軸向柱塞泵根據傾斜元件的不同，可分為斜盤式和斜軸式兩種。斜盤式軸向柱塞泵結構較簡單，轉速較高，但工作條件要求高，柱塞端部與斜盤的接觸部往往是薄弱環節。斜軸式軸向柱塞泵則工作可靠，流量大，但結構復雜。此外，根據排量是否可變，軸向柱塞泵還可分為定量軸向柱塞泵和變量軸向柱塞泵。變量軸向柱塞泵可以通過不同的變量機構實現排量的調節，以滿足不同的工作需求。
四、應用與優勢
軸向柱塞泵因其高效可靠的特點以及靈活多樣的應用場景，被廣泛應用于各種需要高精度壓力控制和流量調節的場合。它不僅適用于機床、冶金、鍛壓、礦山及起重機械的液壓傳動系統，還廣泛應用于挖掘機、裝載機、混凝土泵車等建筑機械中。此外，軸向柱塞泵采用液壓靜力平衡的最佳油膜厚度設計，具有結構簡單、體積小、噪音低、效率高、壽命長和有自吸能力等優點。
綜上所述，軸向柱塞泵以其獨特的工作原理和優越的性能特點，在液壓傳動系統中發揮著重要作用。隨著技術的不斷進步和應用領域的不斷擴展，軸向柱塞泵的性能和可靠性將進一步提高，為各種工業設備提供更加穩定、高效的液壓動力支持。
