Rexroth力士樂柱塞泵A7VO系列LR-功率控制器介紹

　　深圳市港隆液壓設備有限公司液壓泵技術部介紹Rexroth力士樂柱塞泵A7VO系列LR-功率控制器。

　　LR...帶行程限位器的功率控制

　　液壓行程限位器使泵的排量在整個控制范圍內無級變化或限制在該范圍內。排量的設置與作用于油口X1(最高40bar)的先導壓力pSt成比例。

　　功率控制優先于液壓行程限位器，即低于功率控制特性(雙曲線特性)時，根據先導壓力調節排量。如果設置流量或工作壓力超過了功率控制特性，則功率控制優先于行程限位器，并沿雙曲線特性減小排量。

　　將泵從其初始位置Vgmax移至Vgmin需要40bar的控制壓力。

　　所需控制壓力來自工作壓力或外部施加給Y3油口的控制壓力。

　　為了確保即使在低工作壓力(<40bar)下也可進行控制，必須對油口Y3施加約40bar的外部控制壓力。

　　LRH1液壓行程限位器 (負控制)

　　從Vgmax至Vgmin的控制

　　隨著先導壓力的增加，泵調節至較小排量。

　　控制初始值的設置范圍為______________________4–15bar

　　訂購時，請以明文形式注明控制初始值。

　　初始位置，不帶啟動信號 (先導壓力)：Vgmax

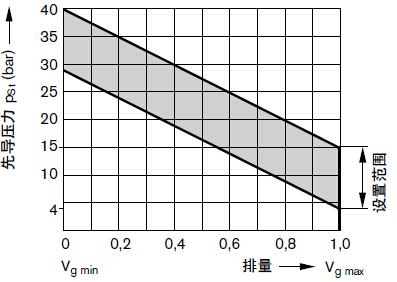

　　LRH1特性

　　先導壓力增量 (Vgmax–Vgmin) _________________Δp=25bar

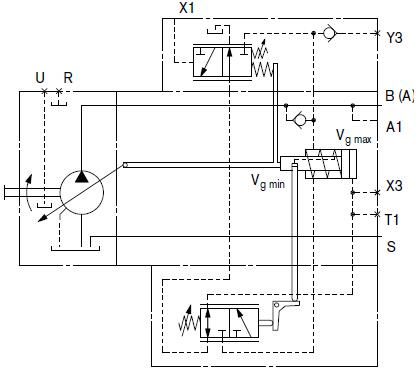

　　LRH1控制壓力圖表

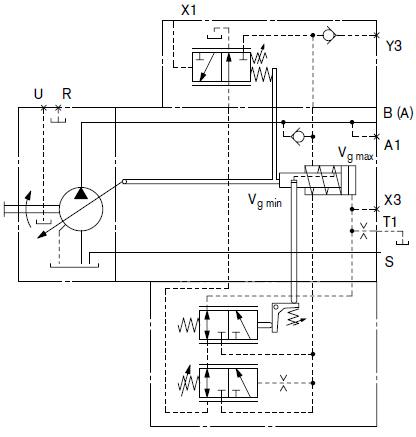

　　LRDH1控制壓力圖表
